Спиральновитые трубы из полиэтилена



СВТ или спиральновитые трубы из полиэтилена низкого давления — это сверхпрочные изделия для строительства безнапорных трубопроводов различного диаметра, а также реконструкции изношенных магистральных сетей. Трубы изготавливаются из полого профиля ПНД методом спирального навивания и соединением смежных витков экструзионной сваркой. Профиль имеет квадратный профиль, что позволяет хорошо воспринимать динамические и статические нагрузки в процессе эксплуатации.

Трубы СВТ имеют классы жесткости от SN2 до SN16 и могут быть заложены на глубину до 12 метров. Их вес в десять раз легче бетонных аналогов, а поверхность обладает высокой механической и химической стойкостью. Они используются для создания крупных канализационных и ливневых систем, элементов подвода и стока жидкости промышленных предприятий, а также как отдельные элементы для всевозможных гидротехнических сооружений.

Области использования

  • Безнапорные трубопроводы для технических жидкостей
  • Сточные и ливневые коллекторы
  • Элементы мелиоративных систем
  • Основа для коммуникационных тоннелей
  • Всевозможные резервуары (пожарные, питьевые, промышленных отходов и пр.)
  • Корпуса канализационных насосных станций
  • Колодцы, понтоны, локальные очистные сооружения
  • Восстановление (санация) изношенных сетей методом протаскивания (гильзования)

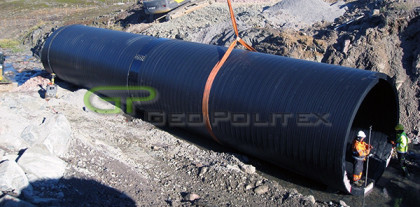

Труба СВТ 1Труба СВТ 2

Технические параметры СВТ

Материал труб: полиэтилен высокой плотности (ПЭ 100)
Размерность: DN/ID 400 – 3000 мм.
Кольцевая жесткость: SN2, SN4, SN6, SN8, SN12, SN16
Условное обозначение трубы СВТ: Труба СВТ DN/ID 1200 SN8, СТО 43359779-007-2020

Производство

Для изготовления труб СВТ используется полиэтилен низкого давления (ПНД/HDPE) и специальная композиция. В основе каждой трубы лежит пустотелый профиль квадратного или прямоугольного сечения, который наматывается по требуемому диаметру, а затем смежные витки свариваются между собой экструзионной сваркой. Такой способ производства позволяет добиться высоких прочностных показателей при низком удельном весе секции трубы.

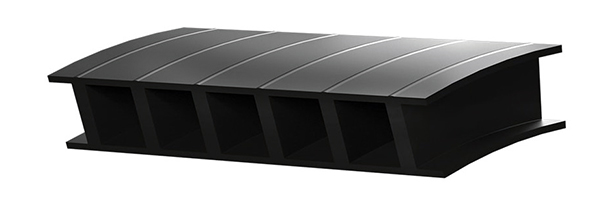

Схема трубы СВТ

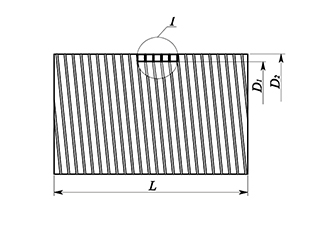

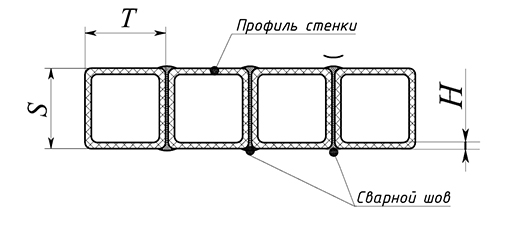

Профиль стенки 1Профиль стенки 2

Внутренний диаметр DN/ID, мм Параметры профиля стенки
SN2 SN4 SN8
Ширина, S, мм Длина, T, мм Толщина, H, мм Ширина, S, мм Длина, T, мм Толщина, H, мм Ширина, S, мм Длина, T, мм Толщина, H, мм
800 40 40 3,5 40 40 4,0 50 50 5,0
1000 40 40 5,0 50 50 5,0 62 62 6,0
1200 62 62 5,0 62 62 6,0 75 75 8,0
1300 62 62 5,0 75 75 6,5 85 85 7,5
1400 62 62 5,5 75 75 7,0 90 90 8,0
1500 62 62 6,0 75 75 7,5 105 105 9,0
1600 75 75 6,5 85 85 7,5 105 105 9,5
1800 85 85 6,5 95 95 8,5 115 115 10,0
2000 90 90 7,5 105 105 9,0 125 125 11,5
2200 90 90 8,0 115 115 10,0 135 135 12,5
2400 95 95 8,4 125 125 11,0 155 155 13,5
2500 105 105 10,0 125 125 11,5 155 155 14,0
2600 113 113 10,5 144 144 12,3 178 178 17,0
2800 121 121 11,5 155 155 13,5 188 188 19,0
3000 132 132 12,3 165 165 14,5 200 200 20,7



Основные характеристики полиэтилена

Наименование показателя Размерность Значение
Индекс расплава (190 °C; 5 кгс) г/10 мин 0,1-0,7
Предел текучести при растяжении при 23 °C Мпа 20-25
Относительное удлинение при разрыве при 23 °C % > 600
Температура хрупкости  °C < -70
Модуль упругости Мпа 170-250
Коэффициент теплого расширения мм/м°C 0,17



Варианты исполнения труб:

  • С гладкими торцами. Под соединение секций с помощью экструзионной сварки.
  • С нарезанной резьбой. Для соединения секций методом свинчивания.

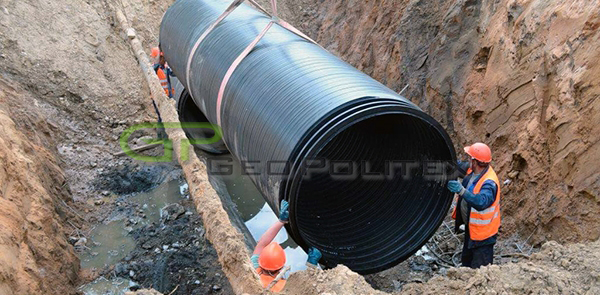

Труба СВТ 3

Преимущества СВТ труб

Спиральновитые трубы из полиэтилена высокой плотности являются достойной альтернативой традиционным трубам из железобетона и чугуна. Они обладают такими преимуществами:

  • Экологически безопасны, не выделяют опасные вещества
  • Малый вес и большая прочность
  • Срок эксплуатации более 50 лет
  • Химическая стойкость
  • Морозоустойчивость
  • Малый гидроабразивный износ
  • Низкое тепловое расширение

  • Хорошие диэлектрические свойства

  • Не подвержены коррозии

Сравнительные показатели износа труб из разных материалов

Материал Износ, мм
Крупный песок Мелкий песок
2,1 м/с 4,5 м/с 2,1 м/с 4,5 м/с
Полиэтилен 0,65 1,81 0,04 0,02
Сталь 0,06 0,46 0,03 0,06
ABS 0.36 2.07 0.07 0.51
Акрил 0,99 4,10 0,17 0,42



Труба СВТ 4

Цены

Ниже представлены ориентировочные цены на спиральновитые полиэтиленовые трубы (СВТ) ГОСТ Р 54475-2011, СТО 43359779-007-2020. Точную стоимость уточняйте у менеджеров отдела продаж.

Диаметр внутренний, мм  Стоимость за 1 п/м руб. с НДС
SN2 SN4 SN8
600 7 915 9 225 13 700
680 9 415 10 850 16 995
700 10 254 11 380 17 214
780 11 200 14 000 18 490
800 12 610 17 050 18 900
880 12 900 18 685 20 230
900 12 980 18 260 20 245
970 16 050 21 100 23 000
1000 19 460 23 090 29 180
1170 24 950 29 770 35 920
1200 23 730 30 700 39 940
1300 26 850 30 220 42 190
1400 33 180 40 690 52 580
1500 34 850 42 980 59 200
1600 37 510 46 880 60 150
1700 44 720 57 140 61 550
1800 53 100 61 650 76 800
2000 66 250 88 710 115 240
2200 78 270 91 830 118 000
2400 111 600 109 300 137 510
2600 122 570 130 200 162 800
2800 124 050 134 500 201 700
3000 138 300 207 700 285 530



Оформить заказ

Компания «Геополитекс» предлагает купить спиральновитые полиэтиленовые трубы СВТ по выгодным ценам в Королёве. Для уточнения стоимости и получения коммерческого предложения — отправьте запрос на нашу почту . Мы изготавливаем и поставляем трубы из ПНД диаметром до 3000 мм в Королёве и Московской области, а также по всей территории РФ и странам СНГ. Доставка возможна автомобильным и ж/д транспортом.

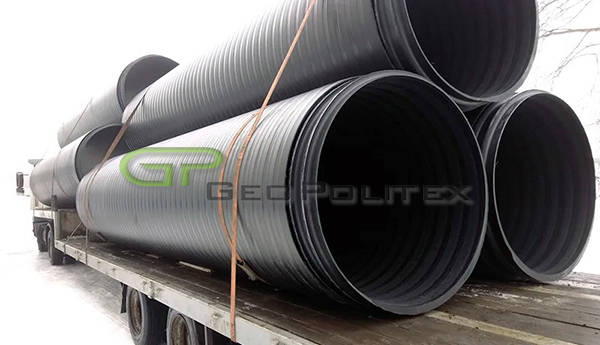

Транспортировка труб СВТ

ООО «Геополитекс» 141080, г. Королев, ул. Академика Легостаева, д.12
Работаем только с юр. лицами, минимальная сумма для заказа от 50 тыс.руб
